Application
XJ7065 RF Connector
XJ7065 RF Connector
XJ7065 RF Connector
XJ7065 RF Connector

XJ7065 RF Connector

Application areas:
RF Jacks for Portable Communication Equipment

Category:

XJ7065

Online Inquiry

Detailed

主要规格：

最大功率：5.5 瓦
频率范围：DC 至 3000 MHz
使用温度范围：-40～+85℃

机械性能：
插拔力：＜2Kgf

电气性能：
接触电阻：50 mΩ
绝缘电阻：100V DC,1000MΩ Min
耐电压：100V AC,1minute

耐久性：
插拔寿命：5000次
焊接：手工焊、波峰焊、SMT
盐雾：48小时




驻波比
VSWR

频率 DC 1000 MHZ
频率1000 – 2000 MHZ
频率2000 – 3000 MHZ

1.2    MAX
1.4    MAX
1.7    MAX

插入损耗
INSERTION LOSS

频率DC 1000 MHZ
频率1000 – 2000 MHZ
频率2000 – 3000 MHZ

0.3db  MAX
0.5db  MAX
1.0db  MAX

隔离度
ISOLATION

频率 DC 1000 MHZ
频率1000 – 2000 MHZ
频率2000 –3000 MHZ

20 db  MIN
18 db  MIN
12 db  MIN

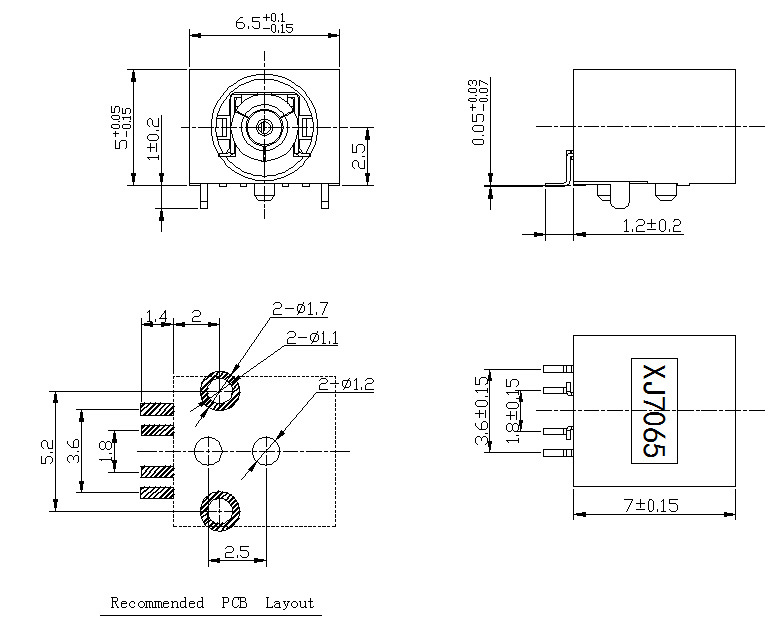

 外形图：
